UM04-KO専用アダプタセット

UM04-KO専用アダプタセット

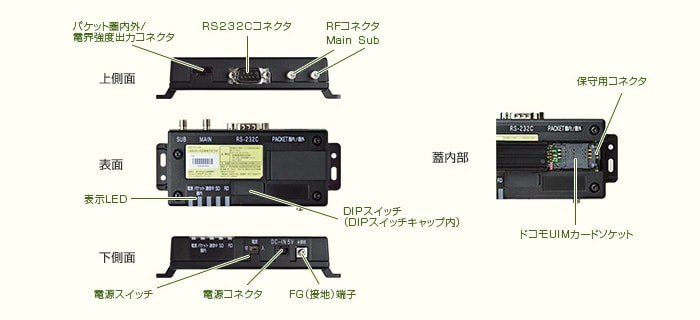

外観

UM04-KO専用アダプタセット

「UM04-KO専用アダプタセット」の特長

お客さまご利用装置との接続が容易

LTEユビキタスモジュール UM04-KOを内蔵し、汎用インターフェース(RS-232C)やドコモUIMカード用ソケットを装備しているため、お客さまがご利用の装置に簡単に接続できます。

  • 「ドコモminiUIMカード」「ドコモnanoUIMカード」には対応しておりません。

FOMAアダプタ用アンテナとFOMA UM01/02ACアダプタを利用可能

対応の無線周波数帯は、FOMAユビキタスモジュールと同様の2GHz/800MHz帯のため、FOMAアダプタ用のアンテナをそのまま利用できます。また、電源もFOMA UM01/02 ACアダプタを利用できます。

状態通知出力コネクタの搭載/LED表示機能

パケット圏内信号、および電界強度を出力するコネクタを搭載しているので、設置時の確認が容易です。また、LED表示機能で状態確認が行えます。

お客さまご利用装置との通信速度

シリアル通信速度設定スイッチの切り替えにより、お客さまご利用の装置との通信速度(RS-232C)を柔軟に選択できます。

「UM04-KO専用アダプタセット」の仕様概要

国内モード(LTE方式)

国内モード(LTE方式)の表
対応サービス データ通信、SMS
対応周波数 2GHz/800MHz帯
サイズ 約135(W)×約56(D)×約30(H)mm
質量 約180g
環境条件 動作温度:-20℃〜60℃
保存温度:-30℃〜85℃
湿度:25〜85%(結露なきこと)
電源電圧 DC +5.0V ±10%
消費電流 待受時:20mA
通信時:
 速度制限無時:750mA
表示LED 電源、ANT、通信中
外部
インターフェース
  • UARTシリアルインターフェース(RS232C オス)
  • RFコネクタ:MAIN(SMA型)
  • RFコネクタ:SUB(SMA型)
  • 電源コネクタ(3芯タイプ)
  • 電源スイッチ
  • ドコモUIMカードソケット(プッシュロックタイプ)
  • DIPスイッチ(UARTシリアル通信速度設定)
  • パケット圏内外/電界強度出力出力コネクタ
対応UIM 標準SIM

PDFLTE ユビキタスモジュール UM04-KO 専用アダプタセット 仕様表(PDF形式:58KB)

  • 本装置は国際ローミングでご利用できません。
  • UM04-KOは、Apache License V2.0に基づきライセンスされるソフトウェアに当社が必要な改変を行い使用しています。
  • UM04-KOは、GNU General Public License(GPL)、GNU Lesser General Public License(LGPL)、その他のライセンスに基づくオープンソースソフトウェアが含まれています。
  • UM04-KOで利用しているオープンソースソフトウェアのライセンス条件書につきましては、別ウインドウが開きます製造元のウェブサイトをご参照ください。

各種ドキュメント

  • 商品写真および画面はイメージです。実物と若干異なる場合があります。
