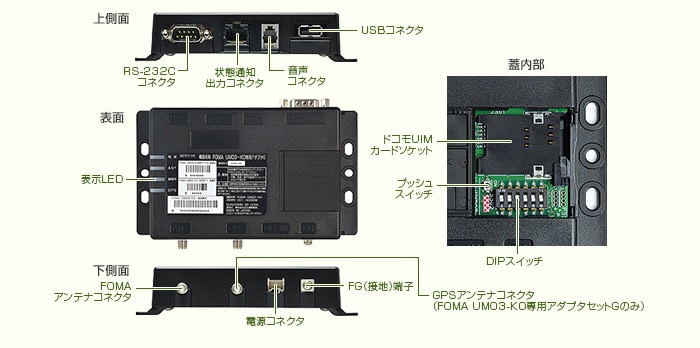

各部の名称
FOMA UM03-KO専用アダプタセット
FOMA UM03-KO専用アダプタセットG
「FOMA UM03-KO専用アダプタセット」の特長
外部装置との接続が容易
汎用インターフェース（RS-232C・USB・RJ11・RJ45[※]）を搭載しているので、外部装置との接続が容易です。
- RJ45コネクタはLANインターフェースではありません。
状態通知出力コネクタの搭載／LED表示機能
アンテナ表示、位置測位表示（FOMA UM03-KO専用アダプタセットGのみ）、SMS受信、エリアメール受信、ソフトウェア更新状態および通信状態を通知するコネクタを搭載しています。
また、起動状態、アンテナ表示、通信状態、位置測位状態（FOMA UM03-KO専用アダプタセットGのみ）をLEDで確認することができます。
ドコモUIMカード用ソケット搭載
ドコモUIMカード用ソケットを搭載しています。
このソケットにFOMA契約のドコモUIMカードを挿入してご利用ください。
外部装置通信速度の切替機能
DIPスイッチの切り替えにより、外部装置とのRS-232Cによる通信速度を「1200bps、4800bps、9600bps、19200bps、57600bps、115200bps、230400bps、 460800bps」のいずれかに設定することができます。
位置測位機能（FOMA UM03-KO専用アダプタセットGのみ）
ネットワークアシスト測位方式と単独測位方式の両方式により現在地を確認することができます。
「FOMA UM03-KO専用アダプタセット」の仕様概要
FOMA UM03-KO 専用アダプタセット
| 対応サービス | パケット通信、音声通話、SMS | |
|---|---|---|
| 通信プロトコル | PPP、IP | |
| 制御方法 | ATコマンド | |
| 通信インターフェース | USB×1、UARTシリアル×1 | |
| USB インターフェース |
コネクタ | USB TypeA（ロック付きプラグ対応） |
| 機能 | デバイス機能 | |
| 通信速度 | HS：480Mbps、FS：12Mbps | |
| UARTシリアル インターフェース |
コネクタ | RS-232C（D-sub9ピン、オス） |
| 通信速度 | 1200 ／ 2400 ／ 4800 ／ 9600 ／ 19200 ／ 38400 ／ 57600 ／ 115200 ／ 230400 ／ 460800 | |
| 通信フォーマット | Start：1bit、Stop：1bit、Data：8bit、Parity：none(固定) | |
| 送受信制御 | ハードウェアフロー制御 | |
| 信号 | SD、RD、ER、DR、RS、CS、CD、CI | |
| RF インターフェース |
コネクタ | SMA-J |
| 無線周波数 | 2GHz/800MHz帯（FOMAプラスエリア対応） | |
| アクセス方式 | W-CDMA（DS-CDMA、T-HCDMA） | |
| データ通信速度 |
FOMAハイスピードエリア内
|
|
| GPS インターフェース |
コネクタ | - |
| 対応信号 | - | |
| 周波数 | - | |
| アンテナ電源供給 | - | |
| アナログ音声インターフェース | RJ11（マイク入力×1、イヤホン出力×1） | |
| モニタインターフェース | RJ45（アンテナ表示、通信状態表示、ソフトウェア更新状態表示、SMS受信通知、エリアメール受信通知、位置測位表示） | |
| ドコモUIMカード用ソケット | 対応 | |
| 動作環境 | 温度：-20℃～+60℃ 湿度：25%～85%(結露なきこと) |
|
| 保存環境 | 温度：-30℃～+85℃ 湿度：25%～85%(結露なきこと) |
|
| 電源電圧 | DC+5V±5%～DC+12V±5%(推奨+5.0V) | |
| 電源リップル | 1％以下(0Hz～2.5GHz) | |
| 消費電流 （DC+5V動作時） |
待受時 | USB接続時：110mA以下 （圏内静止、周辺セルサーチ無時） RS-232C接続時：57mA以下 （圏内静止、周辺セルサーチ無時） |
| 通信時、 ソフトウェア更新時 |
USB接続時：700mA以下 （最大送信出力時） RS-232C接続時：650mA以下 （最大送信出力時） |
|
| 突入電流 | 1A以下 | |
| サイズ | 約135（W）×90（D）×30（H）mm （突起部[コネクタ]、取付金具含む） |
|
| 質量 | 約160g （FOMA UM03-KO含む） |
|
| 静電耐力 | ±8kV | |
| 振動条件 | 装置単体において、加速度19.6m／s2(2G)、振動周波数30～100Hz の振動(1掃引時間20分)を上下／左右／前後に加えた後に各部の損傷、部品などの脱落がなく、機能／性能に問題ないこと | |
| 環境対策 | RoHS指令対応 | |
| 材質（ケース） | ABS樹脂 | |
FOMA UM03-KO 専用アダプタセットG
| 対応サービス | パケット通信、音声通話、SMS | |
|---|---|---|
| 通信プロトコル | PPP、IP | |
| 制御方法 | ATコマンド | |
| 通信インターフェース | USB×1、UARTシリアル×1 | |
| USB インターフェース |
コネクタ | USB TypeA（ロック付きプラグ対応） |
| 機能 | デバイス機能 | |
| 通信速度 | HS：480Mbps、FS：12Mbps | |
| UARTシリアル インターフェース |
コネクタ | RS-232C（D-sub9ピン、オス） |
| 通信速度 | 1200 ／ 2400 ／ 4800 ／ 9600 ／ 19200 ／ 38400 ／ 57600 ／ 115200 ／ 230400 ／ 460800 | |
| 通信フォーマット | Start：1bit、Stop：1bit、Data：8bit、Parity：none(固定) | |
| 送受信制御 | ハードウェアフロー制御 | |
| 信号 | SD、RD、ER、DR、RS、CS、CD、CI | |
| RF インターフェース |
コネクタ | SMA-J |
| 無線周波数 | 2GHz/800MHz帯（FOMAプラスエリア対応） | |
| アクセス方式 | W-CDMA（DS-CDMA、T-HCDMA） | |
| データ通信速度 | FOMAハイスピードエリア内
|
|
| GPS インターフェース |
コネクタ | SMA-J |
| 対応信号 | GPS | |
| 周波数 | 1575.42MHｚ(L1) | |
| アンテナ電源供給 | +3.0V、最大40mA | |
| アナログ音声インターフェース | RJ11（マイク入力×1、イヤホン出力×1） | |
| モニタインターフェース | RJ45（アンテナ表示、通信状態表示、ソフトウェア更新状態表示、SMS受信通知、エリアメール受信通知、位置測位表示） | |
| ドコモUIMカード用ソケット | 対応 | |
| 動作環境 | 温度：-20℃～+60℃ 湿度：25%～85%(結露なきこと) |
|
| 保存環境 | 温度：-30℃～+85℃ 湿度：25%～85%(結露なきこと) |
|
| 電源電圧 | DC+5V±5%～DC+12V±5%(推奨+5.0V) | |
| 電源リップル | 1％以下(0Hz～2.5GHz) | |
| 消費電流 （DC+5V動作時） |
待受時 | USB接続時：111mA以下 （圏内静止、周辺セルサーチ無時） RS-232C接続時：58mA以下 （圏内静止、周辺セルサーチ無時） |
| 通信時、 ソフトウェア更新時 |
USB接続時：820mA以下 （最大送信出力時） RS-232C接続時：770mA以下 （最大送信出力時） |
|
| 突入電流 | 1A以下 | |
| サイズ | 約135（W）×90（D）×30（H）mm （突起部[コネクタ]、取付金具含む） |
|
| 質量 | 約170g （FOMA UM03-KO、FOMA UM03-KO GPSボード含む） |
|
| 静電耐力 | ±8kV | |
| 振動条件 | 装置単体において、加速度19.6m／s2(2G)、振動周波数30～100Hz の振動(1掃引時間20分)を上下／左右／前後に加えた後に各部の損傷、部品などの脱落がなく、機能／性能に問題ないこと | |
| 環境対策 | RoHS指令対応 | |
| 材質（ケース） | ABS樹脂 | |
【注意】
本製品の仕様は予告なく変更することがありますのでご了承ください。本表は製品仕様を一部抜粋しています。仕様の詳細は各製品の取扱説明書をご参照ください。
